04. 현행 시스템 파악
현행 시스템 파악 절차
- 새로 개발하려는 시스템의 개발 범위를 명확히 설정하기 위해 현행 시스템의 구성과 제공 기능, 시스템 간의 전달 정보, 사용되는 기술 요소, 소프트웨어, 하드웨서, 네트워크의 구성등을 파악한다.
- 1단계 - 시스템의 구성, 기능, 인터페이스를 파악하고
- 2단계 - 아키텍처와 소프트웨어 구성 파악
- 3단계 - 하드웨어와 네트워크의 구성파악
시스템 구성 파악
- 현행 시스템의 구성은 조직의 주요 업무를 담당하는 기간 업무와 이를 지원하는 지원업무로 구분하여 기술한다,
- 조직 내에 있는 모든 정보시스템의 현황을 파악할 수 있도록 각 업무에 속하는 단위 업무 정보시스템들의 명칭, 주요 기능을 명시한다.
여신관리 업무
- 여신기획 관리 시스템
- 기획 관리를 위한 여신요율 책정, 연간 운용지침 수립 등의 기능 제공 시스템
- 여신상담 관리 시스템
- 상담 관리를 위한 거래처정보 관리, 상담, 대출의향서 발급 기능을 지공
고객관리 업무
- 고객등록 처리 시스템
- 고객의 기본 정보를 관리하기 위한 등록, 변경, 조회, 삭제 등의 기능을 제공
시스템 기능 파악
- 형행 시스템의 기능은 단위 업무 시스템이 현재 제공하는 기능들을 주요 기능과 하부 기능, 세부 기능으로 구분하여 계 층형흐오 표시한다.
여신상담 관리
- 여신기획 관리
- 여신요율 책정
- 연간 여신운용지침 수립
- 여신상담 관리
- 거래처정보 관리
- 거래처정보등록
- 신용정보 관리
- 여신상담
- 대상거래 파악
- 상담결과 보고
- 신용조사 의뢰
시스템 인터페이스 파악
- 현행 시스템의 인터페이스에는 단위 업무 시스템 간에 주고받는 데이터의 종류, 형식, 프로토콜, 연계 유형, 주기 등을 명시한다.
- 데이터를 어떤 형식으로 주고받는지, 통신규학은 무엇을 사용하는지, 연계 유형은 무엇인지 들을 반드시 고려해야 한 다.
송신 시스템
- 여신상담 관리 시스템
수신 시스템
- 여신관리센터
- 여신금융협회
연동 데이터
- 연체 정보
- 부도 정보
연동 형식
- XML
- XML
통신규학
- TCP/IP
- X.25
연계 유형
- EAI
- FEP
주기
- 하루(일)
- 수시

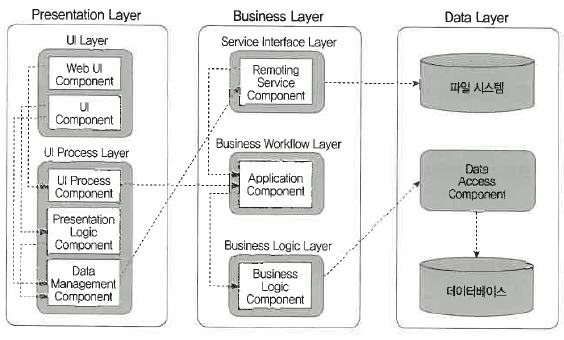

아키텍처 구성 파악
- 현행 시스템의 아키텍처 구성은 기간 업무 수행에 어떠한 기술 요소들이 사용되는지 최상위 수준에서 계층별로 표현한
아키텍처 구상도로 작성한다.
- 아키텍처가 단위 업무 시스템별로 다른 경우에는 가장 핵심이 되는 기간 업무 처리 시스템을 기준으로 표현한다.
소트프웨어 구성 파악
- 소프트 웨어 구성에는 단위 업무 시스템별로 업무 처리를 위해 설치되어 있는 소프트웨어들의 제품명, 용도, 라이선스 적용 방식, 라이선스 수 들을 몇시한다.
- 시스템 구축비용 면에서 소프트웨어 비용이 적지 않은 비중을 차지하므로, 사용 소프트웨어의 경우 라이선스 적용 방 식의 기준과 보유한 라이선스의 파악이 중요하다.
하드웨어 구성 파악
- 하드웨어 구성에는 단위 업무 시스템들이 운용되는 서버의 주요 사양과 수량, 그리고 이중화의 적용 여보룰 명시한다.
- 서버의 이중화는 기간 업무의 서비스 기간, 장애 대응 정책에 따라 필요 여부가 결정된다.
- 현행 시스템에 이중화가 적용된 경우 대부분 새로 구성될 시스템에도 이중화가 필요하므로 이로 인한 비용증가와 시 스템 구축 난이도가 높아질 가능성을 고려해야 한다.
네트워크 구성 파악
- 네트워크 구성은 업무 시스템들의 네트워크 구성을 파악할 수 있도록 서버의 위치, 서버 간의 네트워크 연결 방식을 네 트워크 구성도로 작성한다.
- 네트워크 구성도를 통해 서버들의 물리적인 위치 관계를 파악할 수 있고, 보안 취약성을 분석하여 적절한 대응을 할 수 있다.
- 네트워크에 장애가 발생한 경우 발생 원인을 찾아 복구하기 위한 용도로 활용될 수 있다.
